ТАБЛИЦА 1 — ТИПЫ ЮНИТОВ S6
Юниты S6 Максимальное количество на одно ТС Разрешенные сетевые адреса (SA)
Тип Модель
Онлайн телематический шлюз* CAN UP 27 1 100
Расходомеры топлива* DFM CAN 8 111...118
DFM Marine CAN
Датчики уровня топлива* DUT-E CAN 8 101...108
DUT-E GSM
DUT-E 2Bio
Интерфейс данных автомобиля MasterCAN CC 2 122, 142
MasterCAN C232/485 124, 144
MasterCAN V-Gate 125, 145
Диагностический шлюз MasterCAN Diagnostic 123, 143
Бесконтактный считыватель-преобразователь FMSCrocodile CCAN 1 122
Цифро-аналоговый конвертер* MasterCAN DAC15 2 126, 146
Дисплей MasterCAN Display 61 109, 110
* Юниты соответствуют технологии IoT Burger Технология IoT Burger



ТАБЛИЦА 2 - ЭЛЕМЕНТЫ КАБЕЛЬНОЙ СИСТЕМЫ S6

Наименование и внешний вид Устройство Назначение и описание
Кабель S6 SC-CW-700 Предназначен для подключения расходомеров топлива DFM и датчиков уровня топлива DUT-E с интерфейсами CAN/S6 к устройствам регистрации и отображения и внешнему питанию. Длина 7 м. Имеет на концах проводов CANH и CANL 2 шт. встроенных терминальных резистора по 120 Ом.
Удлинитель-переходник
S6 SC-Mol-300
S6 SC-Mol-700
Предназначен для перехода с внешней части кабельной системы S6 (разъем S6 CS) на внутрикабинную часть с разъемом Molex. Имеются исполнения с длиной кабеля 3 и 7 м.
Тройник S6 3SC Предназначен для разветвления/соединения внешней части кабельной системы S6 и для подключения расходомеров топлива DFM и датчиков уровня топлива DUT-E с интерфейсами CAN/S6.
Тройник S6 3Mol Предназначен для разветвления/соединения внешней части кабельной системы S6 и для подключения расходомеров топлива DFM и датчиков уровня топлива DUT-E с интерфейсами CAN/S6.
Тройник с питанием S6 3Mol power Предназначен для разветвления/соединения внутрикабинной части кабельной системы S6, для подключения питания бортовой сети ТС , для подключения инструментов линейки MasterCAN и других устройств с разъемом Molex (3 вилки).
Тройник с питанием S6 2-1 Mol power Предназначен для разветвления/соединения внутрикабинной части кабельной системы S6, для подключения питания бортовой сети ТС, для подключения инструментов линейки MasterCAN и других устройств с разъемом Molex (2 вилки, 1 розетка).
Удлинитель с питанием S6 2SC-30 power Предназначен для подключения расходомеров топлива DFM и датчиков уровня топлива DUT-E с интерфейсами CAN/S6 и для подключения питания бортовой сети ТС, длиной 0,3 м. Имеет на одном конце проводов CANH и CANL встроенный терминальный резистор 120 Ом.
Удлинитель S6 2SC-100
S6 2SC-300
S6 2SC-700
S6 2SC-1200
Предназначен для подключения к кабельной системе S6 расходомеров топлива DFM либо датчиков уровня топлива DUT-E с интерфейсами CAN/S6. Имеются исполнения с длиной кабеля 1, 3, 7 и 12 м.
Удлинитель S6 2Mol-20
S6 2Mol-100
Предназначен для подключения внутрикабинной части кабельной системы S6 и устройств с разъемом Molex. Имеются исполнения с длиной кабеля 0,2 и 1 м.
Заглушка S6 Mol Предназначена для формирования электрического сопротивления Телематического интерфейса CAN/S6 в соответствии с требованиями стандарта SAE J1939. Имеет разъем Molex со встроенным терминальным резистором 120 Ом между контактами CANH и CANL
Заглушка S6 SC Предназначена для формирования электрического сопротивления Телематического интерфейса CAN/S6 в соответствии с требованиями стандарта SAE J1939. Имеет разъем S6 CS со встроенным терминальным резистором 120 Ом между контактами CA

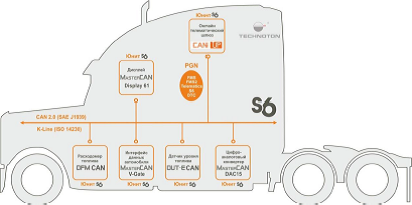

Применение шины S6 на технике
